J1939 OBD Code Reader

Analýza A Revize Aplikací Pro Android: J1939 OBD Code Reader, Vyvinuté Společností CHINH LUONG QUOC. Uvedeno V Kategorii Nástroje. Aktuální Verze Je 1.3.0, Aktualizována Na 09/07/2025 . Podle Recenzí Uživatelů Na Google Play: J1939 OBD Code Reader. Dosaženo Více Než 595 Instalací. J1939 OBD Code Reader Má V Současné Době Recenze 16, Průměrné Hodnocení 1.3 Hvězd

Verze 1.3.0
Čtečka kódů J1939
Pro mobily a tablety Android

Požadavek:
1. Aby bylo možné aplikaci používat, musí být vozidlo kompatibilní s J1939 CAN
2. Adaptér Bluetooth ELM327 nebo kompatibilní

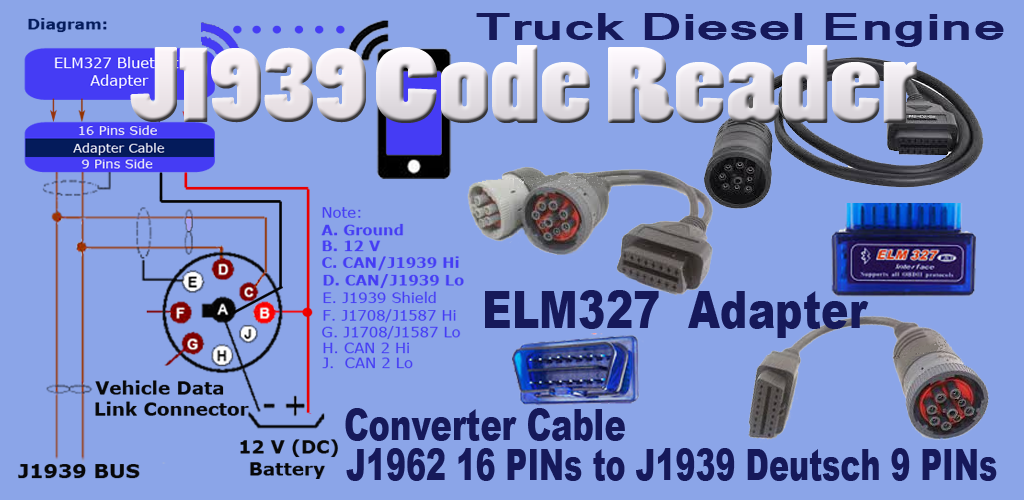

3. Většina nákladních vozidel v Severní Americe používá 9kolíkový konektor Deutsch, takže potřebují kabelový adaptér (OBDII Female 16 pinů na SAE J1939 Deutsch 9 pinů). Ostatní nákladní vozidla, jako jsou nákladní vozy Volvo nebo nákladní vozy Mack (pro rok 2013 a novější), používají normální 16kolíkový konektor OBDII J1962, takže nepotřebují kabel adaptéru.
4. Zařízení bluetooth na telefonu (tabletu) musí být povoleno a spárováno s adaptérem bluetooth ELM327 (adaptér ELM327)
5. OS Android od verze 4.03 nebo novější

Toto je nákladově efektivní řešení. Pouze s levným adaptérem Bluetooth ELM327 a kabelem adaptéru (OBDII 16 Pins až J1939 9 Pins Deutsch) již máte kompletní hardware pro vytvoření spojení mezi vaším zařízením Android a portem datového spojení vozidla. Tento hardware lze nalézt online na stránkách Amazon, eBay nebo jinde.

Vlastnosti:
* Komunikační protokol OBDII: SAE J1939 CAN 29bit/250kb
* Čte/vymazává veřejně aktivní (nebo dříve aktivní) chybové kódy (DTC)
* Zobrazuje některá živá data snímače motoru
* Zachycuje živý proud sběrnice CAN a vytváří snímek pro stream. Po vytvoření snímku lze každý datový řádek (snímek) ve snímku vyhledat kliknutím na datový řádek
* Funkce vyhledávání PGN/SPN: Používá databázi SQLite s počtem více než 3000 standardních SAE PGN (číslo skupiny parametrů) a SPN (číslo podezřelého parametru)
* Ukládá data posledního chybového kódu pro pozdější použití (Zobrazit)
* Měrná jednotka: Podporuje 4 jednotkové systémy – metrické, USA, Imperial, Latinská Amerika.
* Podporuje nákladní vozy třídy 5-8 vyrobené od roku 2004

Jak používat:
Jakmile máte adaptér bluetooth ELM327 připojený k portu datového spojení ve vozidle pomocí kabelu adaptéru a spínač zapalování je zapnutý, můžete se připojit k systémovému počítači vozidla stažením nabídky možností a výběrem položky „Připojit k adaptéru ELM327“, objeví se dialogové okno se seznamem spárovaných zařízení (jedno nebo více zařízení v seznamu), každé spárované zařízení má dvě informace jako následující:
Název spárovaného zařízení bluetooth (například: obdII)
Max adresa (například: 77:A6:43:E4:67:F2)
Max adresa se používá k rozlišení dvou nebo více bluetooth adaptérů se stejným názvem.
Musíte si vybrat své zařízení bluetooth ELM327 tak, že vyberete správný jeho název (nebo jeho maximální adresu) v seznamu a kliknete na položku, poté aplikace zahájí proces připojení pod protokolem J1939.

Pokud proces skončí úspěšně, na stavovém řádku se zobrazí oznámení „Připojeno k adaptéru (ELM327)“.

Pokud se proces nezdařil, můžete to několikrát vyzkoušet (předpokládáme, že adaptér bluetooth OBD-II funguje dobře)

Pokud používáte pouze funkci vyhledávání, nepotřebujete výše uvedený krok připojení

Nyní jste připraveni používat všechny funkce aplikace, jako je čtení chybových kódů nebo jejich vymazání v případě potřeby, vyhledávání PGN nebo zobrazení živých dat motoru ...

Poznámka:
Jeden chybový kód ve standardu J1939 se skládá ze čtyř (4) nezávislých polí takto:
Popis pole, zkratka, šířka pole (bity), rozsah
1. Číslo podezřelého parametru (SPN) 19 (0-524288)
2. Identifikátor režimu selhání FMI 5 (0-31)
3. Počet výskytů OC 7 (0-127)
4. Metoda převodu SPN CM 1 (0-1)

Výpočet hodnot SPN =

(data[3]*16777216,0 + data[2]*65536,0 + data[1]*256,0 + data[0]*1,0)*měřítko + offset

Kde
data[0] ...data[3] jsou 4bajtová data vráceného hlavního názvu služby
pomocí těchto dat a průvodce při vyhledávání určíte součásti výpočtu SPN, jako jsou:
- délka dat (v bitech)
- pozice počátečního bajtu
- start bit 1 (ve startovním byte)
- počáteční bit 2 (v koncovém bajtu)
- měřítko
- offset
- měrná jednotka
