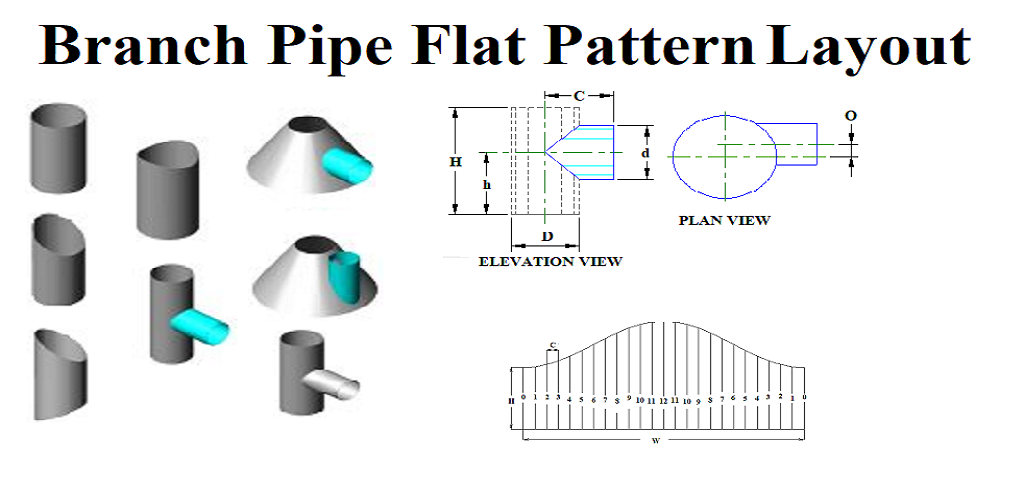

Aplikace Rozvržení větví Potrubí je vytvořeno tak, aby získalo rozložení plochých vzorů nebo rozvržení výroby pro hladké potrubí nebo skořepinu, průnik z potrubí do potrubí při 90 stupních se stejným průměrem, průnik z potrubí do potrubí při 90 stupních. s nerovným průměrem s odsazenou vzdáleností, průnik potrubí nebo trysky kužele při 90 stupních nebo potrubí nebo tryska nebo tryska kužele s rovnoběžnou osou.

Pro rozložení se doporučuje uvést střední hodnotu.

Tato aplikace se také používá k rozvržení větve potrubí na potrubí, řezání potrubí větví, trubkového odpaliště, tvarování potrubí Y a na základě vzorce řezání větví potrubí.

Rozvržení poskytuje šířku a délku ploché desky a 12 dílů, 24 dílů, 36 dílů, 48 dílů, 96 dílů nebo můžete zadat manuální požadovanou hodnotu pro rozložení plochého vzoru větve.

Tato aplikace je součástí následujících možností plochého vzoru nebo rozvržení výroby:

1. Rozvržení potrubí nebo skořepiny. - V této funkci se vypočítá plochý vzor potrubí nebo skořepiny. Rozvržení potrubí má možnost pro počet částí a počet úrovní. V tomto vstupu je vyžadován průměr a výška potrubí nebo skořepiny. Rozvržení poskytuje šířku a délku ploché desky.

2. Potrubí nebo válec zkrácený pod úhlem na horní straně. - V tomto potrubí je trubka nebo válec zkrácena pod úhlem. Musíme zadat vstupní hodnotu jako průměr potrubí, velká výška boku a malá výška boku.

3. Potrubí nebo válec zkrácen v úhlu na horní a spodní straně - V tomto potrubí nebo válci je zkrácen v úhlu na horní i spodní straně. Musíme zadat vstupní hodnotu jako průměr potrubí, výška středu potrubí, horní boční úhel potrubí, spodní boční úhel potrubí.

4. Potrubí nebo válec zkrácen nahoře s určitým poloměrem - V tomto potrubí nebo válci je zkrácen na nějakém poloměru nahoře na potrubí nebo válci. Musíme zadat vstupní hodnotu jako průměr potrubí, výška středu potrubí, poloměr horní strany potrubí.

5.Pipe na potrubí NEBO průnik válců do válců při 90 ° C. s rovným průměrem - In Tato větev je tvořena průnikem dvou válců nebo trubek. Větev potrubí nebo válec je na 90 stupňů. mající stejný průměr větve a hlavní potrubí. Musíme zadat vstupní hodnotu jako hlavní nebo větevní průměr potrubí, tryska nebo vzdálenost potrubí nebo válce od osy.

6. Potrubí na potrubí NEBO průnik válce na 90 stupňů. s nerovným průměrem a posunutou vzdáleností - v Tato větev je tvořena průnikem dvou válců nebo trubek. Větev potrubí nebo válec je na 90 Deg. mající nerovnoměrný průměr větve a hlavního potrubí nebo mající určitou vzdálenost vzdálenosti. Musíme zadat vstupní hodnotu jako průměr hlavního potrubí, průměr potrubí odbočky, potrubí nebo tryska nebo vzdálenost válce od osy a offsetová vzdálenost odbočky.

7.Pipe kónus NEBO kužel k válci NEBO kužel k průniku trysek při 90 ° C. - V tomto potrubí nebo trysce nebo válci dochází k interakci s kuželem při 90 stupních. Musíme zadat vstupní hodnotu jako Velký průměr kužele, Malý průměr kužele, Výška kužele, Průměr trubky nebo trysky, Výška trubky nebo trysky od základny kužele, potrubí nebo středová vzdálenost od středu osy.

8. Potrubí kužele NEBO kužele k válci NEBO kužele k průniku trysky s rovnoběžnou osou - V této trubce nebo tryske nebo válci je interakce s kuželem vytvořena na rovnoběžné ose. Musíme zadat vstupní hodnotu jako Velký průměr kužele, Malý průměr kužele, Výška kužele, Průměr trubky nebo trysky, Výška trubky nebo trysky od základny kužele, potrubí nebo středová vzdálenost od středu osy.

Aplikace Branch Pipe Layout App je široce používaným nástrojem pro výrobu trubkových cívek, tlakových nádob, potrubí a dalších procesních zařízení, kde se znovu používá potrubí s rozvětveným potrubím. Je to užitečné pro potrubní inženýry, výrobní inženýry, montéry potrubí, montážní montéry, výrobní inženýry, kvalitní inženýry, kalkulační a odhadovací inženýry, inženýry Auto Cad, návrháře v oboru výroby technologických zařízení.
