Angled Branch Pipe Developer

Analýza A Revize Aplikací Pro Android: Angled Branch Pipe Developer, Vyvinuté Společností Gellis apps. Uvedeno V Kategorii Nástroje. Aktuální Verze Je Sept 23 update, Aktualizována Na 05/09/2023 . Podle Recenzí Uživatelů Na Google Play: Angled Branch Pipe Developer. Dosaženo Více Než 6 Tisíc Instalací. Angled Branch Pipe Developer Má V Současné Době Recenze 1, Průměrné Hodnocení 5.0 Hvězd

Jako fabricator více než 40 let, v posledních 30 nebo tak jako manažer dílny, jsem neustále používané trigonometrie atd vypočítat kužely, segmentové ohyby a mnohem více. V současné době jsem neustále ptal ze strany zpracovatelů pro výpočet rozvinuté délky atd jim ušetří čas a úsilí, kterým se to. Vytvořil jsem tuto aplikaci, aby mohli dělat to pro sebe, a proto uložit "Můj čas".

Díky této úhlový Branch aplikaci můžete rychle vyvíjet vzor pro tvar odbočky a vzorem pro tvar kráteru. Zadejte požadované údaje, tj pobočku vnější průměr, délka pobočku, úhel pobočku, shell vnější průměr, a pokud požadované tloušťky větví. Stisknutím / dotknout rozvíjet tlačítka / ikony a větev a otvorů jsou podrobnosti zobrazeny připraven k označení přímo na materiál, ušetřený čas je nezměrná, když si uvědomíte, že, nepotřebujete k tomu pobočku v plné velikosti ve dvou pohledů a poté přenést vývojové linie atd. k určení skutečné společné linii, nebo si zacvičit na Rozvinutá délka rozteče vývojových linií. Tato aplikace je pravda, spořič času.


Všechny vývoj větev vzorek slouží pro nastavení na potrubí a vývoj otvorů jsou určeny pro vnější průměr soupravě na trubce.

Pokud potřebujete pracovat na vnitřní průměr pobočky pro otvorů, pak si můžete vytvořit větev pomocí vnější průměr odvětví a shell jako normální a vyznačit větev, pak asanaci otvor pomocí vnitřního průměru větev a vnější průměr pláště. Vnitřek větve pak bude v jedné rovině s okrajem otvoru.

Z předního obrazovce zvolte typ papíru, tj zábal šablonu nebo značka na talíři
Papírový obal vzor šablona se běžně používá na předem vytvořené trubice tj 10 "nb atd, a zabalené kolem trubky a tvaru vzoru převedena do materiálu pro řezání, zatímco deska vzor je označena přímo na plochého materiálu před válcováním a obecně tvar vzor je řez po vytvoření / válcování, i když při použití tenkých materiálů tvar vzor může řezat před vytvořením / válcování je materiál snadněji ohýbat.

 Na další obrazovce zadejte požadované rozměry atd a stiskněte tlačítko rozvíjet

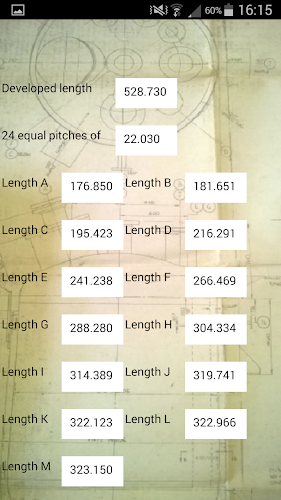

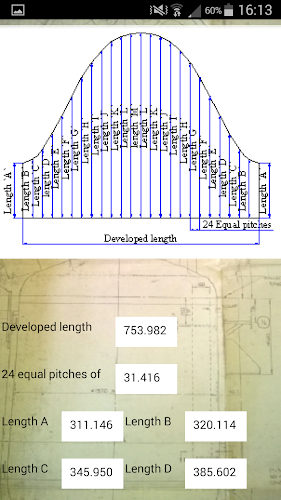

Rozvinutá délka obvodu větve a roztečí rozvojových čar jsou zobrazeny v horní části stránky s výsledky se skutečnými rozvinutými délek je uvedeno níže což vám umožní rychle a snadno vyznačit vzor.

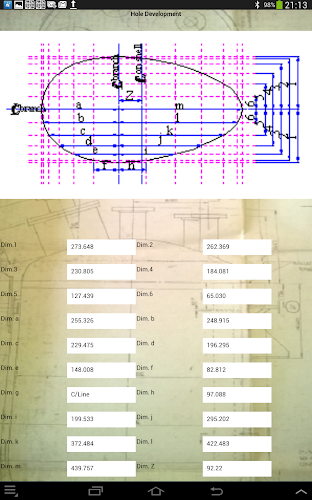

Rozměry mřížky řádku pro děr jsou zobrazeny pod otvorů výkresu, stejně jako rozměr mezi shell středové osy a větev středové čáry tj Dim Z, tento model může být vyznačen přímo na vnější straně válcovaného nádrže nebo , na ploché desce před tvářením / válcování, je vhodné, aby snížit otvor před vytvořením / válcování, protože odstranění otvoru materiálu, by mohlo být obtížné vytvořit / role materiálu na požadovaný tvar / velikost.



Upozornění! Na obrazovce s výsledky, jsou výkresy pro vzory větví a otvorů jsou pouze reprezentativní a ukazují obecný tvar pravých vzorů.

Děkujeme vám za zakoupení této aplikace, doufám, že se váš názor / připomínky budu moci přidat další příslušné funkce a změny v budoucích vydáních.
