Electric Circuit Studio

Analýza A Revize Aplikací Pro Android: Electric Circuit Studio, Vyvinuté Společností ECStudio Systems. Uvedeno V Kategorii Vzdělávání. Aktuální Verze Je 5.0, Aktualizována Na 15/01/2025 . Podle Recenzí Uživatelů Na Google Play: Electric Circuit Studio. Dosaženo Více Než 1 Milión Instalací. Electric Circuit Studio Má V Současné Době Recenze 4 Tisíc, Průměrné Hodnocení 3.8 Hvězd

Electric Circuit Studio je sada nástrojů používaných pro stavbu elektronických obvodů, simulaci SPICE a výpočet obvodů. Tyto nástroje doplňuje informační centrum obsahující zdroje, konektory a krátkou interaktivní knihu vysvětlující základní elektrické věty, zákony a obvody. Je to užitečná aplikace pro všechny nadšence elektroniky, studenty nebo jiné lidi se zájmem o elektroniku.

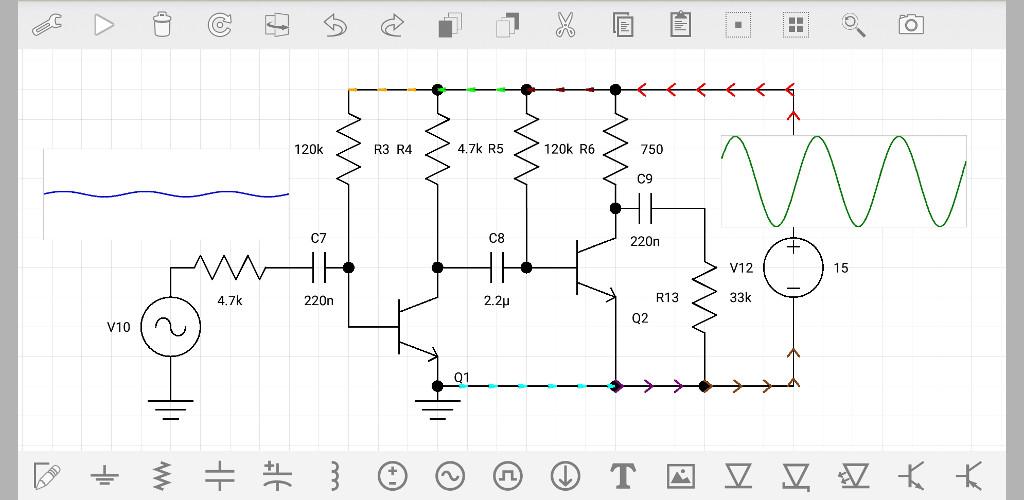

• Schematický editor a SPICE simulátor
Tyto nástroje umožňují snadnou tvorbu obvodových schémat a SPICE analýzu vytvořených obvodů. Simulátor je zaměřen na vizuální znázornění simulovaných výsledků, takže simulovaná napětí a proudy mohou být umístěny jinde v obvodu, jako text nebo graf. Kromě toho lze velikost a polaritu napětí a proudů znázornit vizuálními indikátory, takže můžete rychle zkontrolovat výsledky. Všechny výsledky lze dodatečně zobrazit na horním grafu, kde je lze prozkoumat pomocí dvou kurzorů.

Jsou podporovány analýzy DC, AC a přechodových jevů.

Simulaci lze spouštět opakovaně (v analýze přechodových jevů) a výsledky lze zobrazovat za sebou s uživatelem řízenou rychlostí (ve všech typech analýz), nebo jsou všechny výsledky simulace zobrazeny okamžitě. Když jsou výsledky zobrazeny po sobě, můžete ovládat parametry prvků obvodu pomocí vyhledávací lišty a sledovat změnu výsledků v reálném čase.

V AC analýze můžete zobrazit velikost, skutečnou hodnotu, imaginární hodnotu a fázi napětí a proudů.

Editor schémat podporuje zpět a znovu a také práci s několika vybranými prvky. Všechny prvky kromě drátů umožňují správné otáčení a překlápění textu uvnitř prvků.

Podporované prvky: drát, zem, rezistor, kondenzátor, polarizovaný kondenzátor, induktor, zdroj stejnosměrného napětí, pulsní zdroj, sinusový zdroj, zdroj stejnosměrného proudu, text, obrázek, dioda, zenerova dioda, LED, tranzistory (NPN, PNP, NMOS, PMOS , NJFET, PJFET), logická hradla (NOT, AND, NAND, OR, NOR, XOR, XNOR), SR západka, D klopný obvod, klopný obvod T, klopný obvod JK, operační zesilovač, časovač 555, LM317, LM337, 7805, 7905, VCVS, VCCS, CCVS, CCCS, potenciometr, transformátor, přepínač SPST, přepínač SPDT, tlačítko otevřít , zavřené tlačítko, relé SPST, relé SPDT, výhybka.

Podporovány jsou také snímky obrazovky a export celého okruhu.
Vodiče se kreslí pomocí autoroutingu nebo je lze kreslit ručně pomocí jednosegmentových čar.

• Kalkulačky: Ohmův zákon, Rezistory v sérii/paralelně, Sériově paralelní obvod, Y-Delta transformace, Rezistor pro útlum napětí, Výkonová kalkulačka, Dělič napětí, Dělič proudu, RLC reaktance/impedance, LC rezonance, Pasivní filtry, Nabíjení kondenzátoru, Výpočty transformátoru, rezistor pro LED, Zenerova dioda, operační zesilovač, regulátor napětí LM317, Časovač 555, A/D a D/A převodníky, Indukčnost cívky, Pokles napětí, Barevný kód rezistoru, Kód rezistoru SMD, Barevný kód tlumivky, Kalkulačka RMS, Převodník frekvence/perioda, Převod kapacity baterie, Životnost baterie, Decibelový převodník, DPS kalkulačka šířky

• Pinout konektoru
SCART, VGA, DVI, HDMI, Firewire, USB, Thunderbolt, Apple Lightning, Apple dock, RS-232, Sata, eSata, PS/2, napájecí konektory ATX, SD karty, SIM karty, Ethernet RJ45, RJ11, RJ14, RJ25 , ISO10487 pro autorádio, XLR, LED, Raspberry GPIO

• Zdroje
Velikost vodičů, Barvy izolace vodičů, Ampacita, Odpor, Hodnoty rezistorů, Kódy kondenzátorů, Hodnoty kondenzátorů, SMD pouzdra, Jednotky měření, Předpony SI, Řada integrovaných obvodů 7400, Regulátory napětí, Logická hradla, Elektrické symboly, Specifikace USB
