Cable Calculator

Analýza A Revize Aplikací Pro Android: Cable Calculator, Vyvinuté Společností Pro Certs Software Ltd. Uvedeno V Kategorii Produktivita. Aktuální Verze Je 2.1.34, Aktualizována Na 12/12/2024 . Podle Recenzí Uživatelů Na Google Play: Cable Calculator. Dosaženo Více Než 2 Tisíc Instalací. Cable Calculator Má V Současné Době Recenze 1, Průměrné Hodnocení 5.0 Hvězd

Tato aplikace vypočítá požadovanou velikost kabelu na základě vámi zadaných návrhových dat a vybraných možností.

Vypočítejte minimální požadovanou velikost kabelu v mm² pro různé typy a velikosti kabelů, ochranná zařízení, způsoby instalace a korekční faktory na základě BS 7671 IET Wiring Regulations.

Tuto aplikaci pro výpočet kabelů můžete použít ke kontrole shody stávajících kabelů a obvodů, abyste ověřili velikosti kabelů ve stávajících elektrických instalacích nebo pro navrhování nových konečných obvodů a vedlejších hlavních dodávek v nových instalacích a vytvořili a uložili soubor PDF s výsledky výpočtů.

Funkce:
✔ Vytiskněte výsledky výpočtu kabelů
✔ Ověřovací a validační kontroly
✔ Podpora pro konkrétní výrobce MCCB a ACB (max Zs)
✔ Podpora RCD v zemnicích TT systémech

Parametry návrhu:
- Ib: Návrhový proud (Ampéry)
- L: Délka okruhu (metry)
- Vd : Maximální povolený pokles napětí (%)
- Uo : Napájecí napětí (Volty)
- Ze/Zdb: Impedance zemní smyčky zdroje napájení (Ohm)
- In : Jmenovitý výkon ochranného zařízení (Ampéry)
- s : Maximální doba odpojení (v sekundách)
- Typ kabelu
- Způsob instalace
- Typ ochranného zařízení

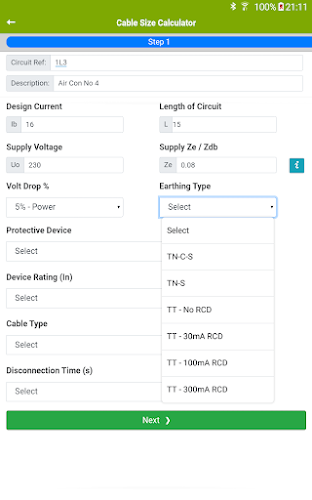

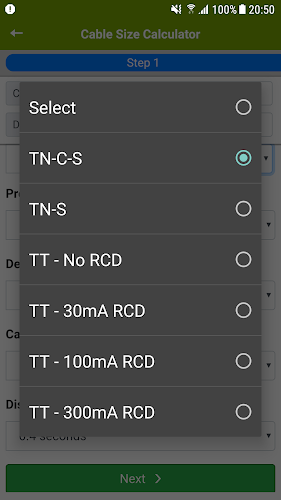

- Typ uzemňovací soustavy (TN-C-S, TN-S, TT)

Opravné faktory:
- Cg : Seskupování
- Ca : Teplota okolního vzduchu
- Ca : Okolní teplota země
- Ci : Tepelná izolace
- Cc : BS 3036 polouzavřené pojistky

Výpočty kalkulačky kabelů:
- It: Tabulkový proud
- R1+R2: Očekávaná hodnota obvodu R1+R2
- Zs : Očekávaná hodnota Zs obvodu
- Max Zs : Vypočítané maximální hodnoty Zs pro 0,2 s, 0,4 s a 5 s (80 % + 100 % hodnoty)
- Vd : vypočítaný pokles napětí v %
- CF : Celková hodnota použitého korekčního faktoru
- Minimální požadovaná velikost kabelu (mm²)

Tato kalkulačka kabelů bere v úvahu a používá následující faktory pro výpočty dimenzování kabelů:
- Vd : Maximální pokles napětí
- Cf : Korekční faktory
- L : Délka okruhu
- Zs : Maximální Zs 80 % upravená hodnota teploty

Příklady ověřovacích kontrol:
- Kontroluje vypočítané Zs s hodnotou Max Zs 80 %.
- Zkontroluje, zda uživatel zvolil systém uzemnění TT = je vyžadován RCD
- Zkontroluje, zda uživatel zvolil 3% pokles napětí (osvětlení) a vstup zařízení = >16 ampér
- Zkontroluje, zda uživatel zvolil dobu odpojení 5 sekund a In = <32 ampér
- Zkontroluje, zda vybrané ochranné zařízení Max Zs již nepřekračuje vaši napájecí hodnotu Zs/Zdb
- Kontroluje, zda návrhový proud (Ib) nepřekračuje jmenovitou hodnotu ochranného zařízení (In)
- Zkontroluje, zda je jmenovitý proud ochranného zařízení (In) dvojnásobkem návrhového proudu (Ib)
- + mnoho dalších...

Skvělý nástroj pro dimenzování kabelu, který kromě minimální požadované velikosti kabelu také vypočítá očekávanou hodnotu Zs, % poklesu napětí a odhadovaný r1+r2.

Jak se používá:

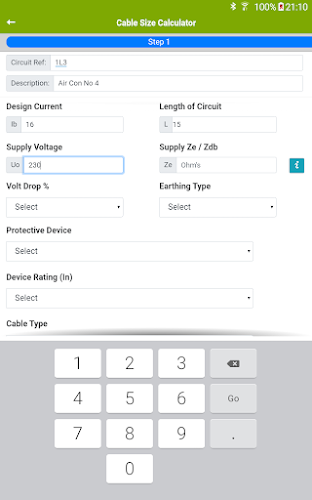

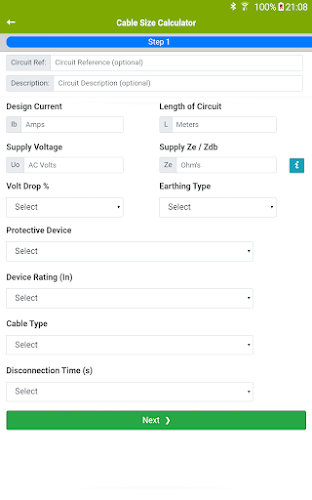

1) KROK 1 - Zadejte parametry návrhu výpočtu kabelu

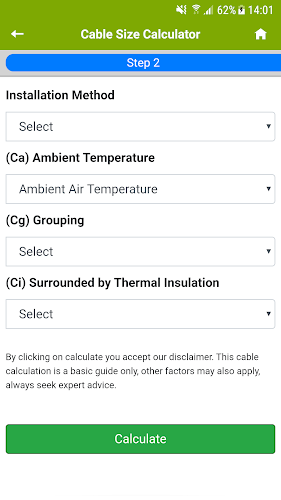

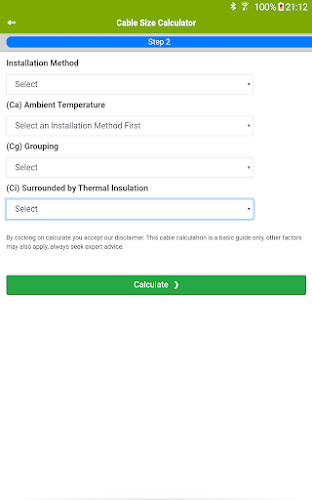

2) KROK 2 – Vyberte způsob instalace a použijte všechny relevantní korekční faktory
3) Klepněte na "Vypočítat" pro výpočet velikosti kabelu
4) Klepnutím na ikonu tiskárny vytiskněte výsledky výpočtu kabelu
5) Volitelně podepište dokument na obrazovce

Tato aplikace pro výpočet velikosti kabelu je určena pro telefony, tablety a počítače se systémem Android.

Podívejte se na naši úplnou sbírku elektrických aplikací a softwarových balíčků pro elektrikáře https://www.procertssoftware.com/apps/
