AWC Connection Calc

Analýza A Revize Aplikací Pro Android: AWC Connection Calc, Vyvinuté Společností American Wood Council. Uvedeno V Kategorii Produktivita. Aktuální Verze Je 2.2.1, Aktualizována Na 21/11/2024 . Podle Recenzí Uživatelů Na Google Play: AWC Connection Calc. Dosaženo Více Než 54 Instalací. AWC Connection Calc Má V Současné Době Recenze 1, Průměrné Hodnocení 5.0 Hvězd

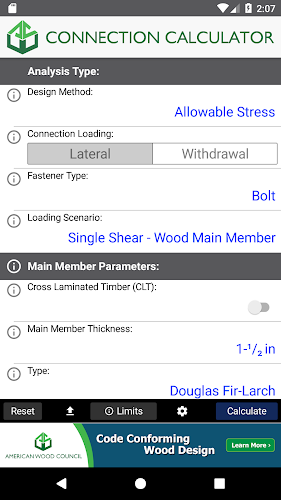

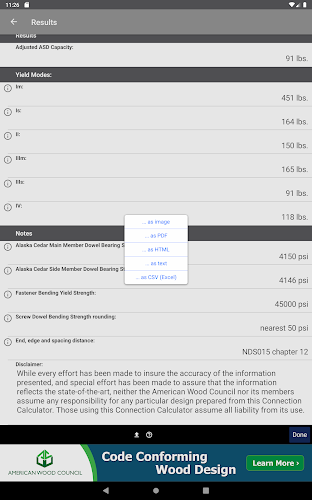

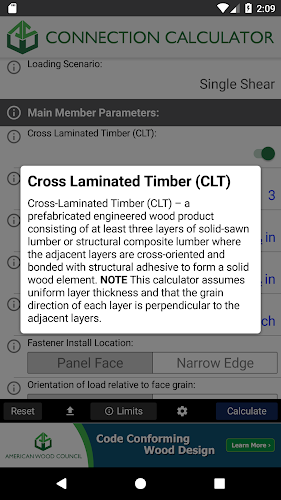

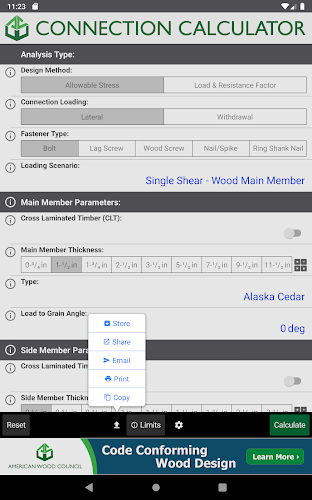

Stolní nástroj pro výpočet kapacit spojů dřevo-dřevo, dřevo-beton a dřevo-ocel. K dispozici jsou jednotlivé šrouby, hřebíky/hroty, hřebíky s prstencovým dříkem, pozdržené šrouby a vruty do dřeva podle 20​15 NDS. Řezivo, konstrukční lepené lamelové dřevo, dřevěné sloupy, dřevěné piloty, konstrukční kompozitní řezivo, prefabrikované dřevěné I-nosníky, dřevěné konstrukční panely a křížově lepené dřevo jsou k dispozici jako typy dřevěných prvků. Lze určit jak boční (jednoduchý a dvojitý smyk), tak i tahovou kapacitu.

LIMITY POUŽITÍ

ROZSAH A OMEZENÍ
Připojovací kapacity jsou vypočítány na základě projektových ustanovení v National Design Specification® for Wood Construction (NDS®) z roku 2015. Vypočítané kapacity jsou založeny na následujících předpokladech a podmínkách:

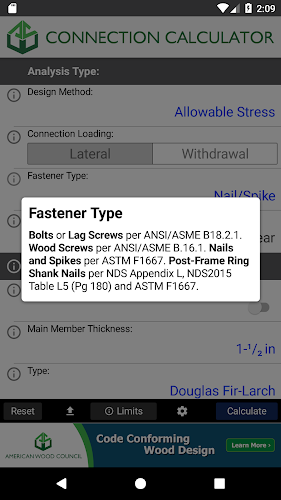

· Šrouby a pozdržné šrouby musí splňovat požadavky ANSI/ASME B18.2.1, vruty do dřeva musí splňovat požadavky ANSI/ASME B18.6.1 a hřebíky musí splňovat požadavky ASTM F1667.
· Šrouby, pozdržovací šrouby a vruty do dřeva musí být instalovány do předvrtaných olověných otvorů v souladu s ustanoveními NDS, kapitola 12.
· Šrouby, pozdržovací šrouby a vruty do dřeva nesmí být násilně zaraženy do spojovacích prvků kladivem nebo jiným nárazovým zařízením.
· Čela sousedních spojovacích prvků se při instalaci spojovacích prvků dostanou do kontaktu.
· U všech spojovacích prvků musí být zajištěny dostatečné vzdálenosti od okrajů, koncové vzdálenosti a rozteče, aby se zabránilo rozštípnutí dřevěných spojovacích prvků, v souladu s NDS kapitola 12.
· Ocelové boční desky s tloušťkou ¼ palce nebo větší musí splňovat požadavky ASTM A36 a ocelové boční desky s tloušťkou menší než ¼ palce musí splňovat požadavky ASTM A653, třída 33.
· Betonové spojovací prvky musí mít pevnost v tlaku (fc') alespoň 2500 psi.
· Online kalkulačka připojení specificky neřeší připojení s více spojovacími prvky. Viz NDS kapitoly 11-12 a NDS dodatek E pro platná konstrukční ustanovení.
· Online kalkulačka připojení neřeší spojovací prvky instalované pod úhlem k vláknu (např. hřebíky). Viz kapitola 10-11 NDS pro platná konstrukční ustanovení.
· On-line kalkulačka spojení neřeší spojovací prvky vystavené kombinovanému bočnímu zatížení a zatížení při stažení. Viz NDS kapitoly 11-12 pro platná konstrukční ustanovení.
· Online kalkulačka spojů neřeší spoje s mezerami nebo nekonstrukčními distančními bloky mezi prvky.

OBECNÉ STRUKTURÁLNÍ SMĚRNICE
Kvalita konstrukčních dřevěných výrobků a spojovacích prvků a konstrukce nosných prvků a spojů musí odpovídat ustanovením NDS. On-line kalkulátor spojů je založen na návrhových rovnicích pro příčné namáhání a odtahování specifikovaných v NDS kapitolách 11 a 12, spolu s charakteristikami spojovacího prvku specifikovanými v NDS dodatku L. Komentář NDS, NDS dodatky I až N a NDS kapitoly 12- 13 poskytují další pokyny týkající se návrhu spojů v dřevěných konstrukcích.

ODPOVĚDNOST ZA DESIGN
Přestože bylo vynaloženo veškeré úsilí k zajištění přesnosti prezentovaných informací a bylo vynaloženo zvláštní úsilí k zajištění toho, aby informace odrážely nejnovější stav techniky, ani American Wood Council, ani její členové nepřebírají žádnou odpovědnost za jakékoli konkrétní návrh připravený z této online kalkulačky připojení. Uživatelé této online kalkulačky připojení přebírají veškerou odpovědnost za její použití.

Tato kalkulačka připojení není určena jako náhrada za NDS a nezahrnuje všechny možnosti jejího návrhu.
